Tretunterstützung



VanRaam Spezialfahrräder mit elektrischer Unterstützung


VanRaam hat seit 2011 eine eigene elektrische Tretunterstützung, das Silent System. Die Motoren, die Akkus, die Controller, das Smart Display und die Software wurden durch und für Van Raam entwickelt. Das Silent Elektrosystem wurde speziell für den Rehabilitationsmarkt entwickelt. Die Merkmale des Silent System sind:
-Einfache Bedienung;

-Sehr leistungsstarke Elektromotoren;

-Moderne und effiziente Elektronik;

-Hohe Qualität und sichere Akkus;

-Individuell einstellbare Fahrverhalten, je nach Einschränkungsgrad;

-Die Tretunterstützung wirkt in beide Fahrrichtungen.;

-Eine Smartphone-App wo Sie die Elektroeinstellungen des Fahrrades verändern können, ein SOS Bericht mit ihren aktuellen Koordinaten
versenden können, so als Geschwindigkeit, Abstand, Reichweite des Akkus anschauen können.

Das Silent Elektrosystem ist ein 36 Volt System und liefert einen maximalen Strom von 18 Ampere. Es werden Motoren verbaut mit einer durchschnittlichen Leistung von 250 Watt. Die Pedalachse ist mit einem Bewegungssensor und einem Kraftsensor ausgestattet. In Kombination mit einem einzigartigem Software-System wird eine optimale Unterstützung und ein effizienter Energieverbrauch gewährleistet. Die zugeführte Unterstützung kann einen gleichmäßigen An- und Abstieg haben, dadurch können plötzliche Aktionen des Motors vermieden werden.

2012, 2013 und 2014 wurde das Silent Elektrosystem in Deutschland weltweiter Testsieger.

Wenn die Tretunterstützung eingeschaltet ist, können Sie mit allen Dreirädern rückwärtsfahren. Dies gilt aber nicht für Fahrräder mit einer Rücktrittsbremse

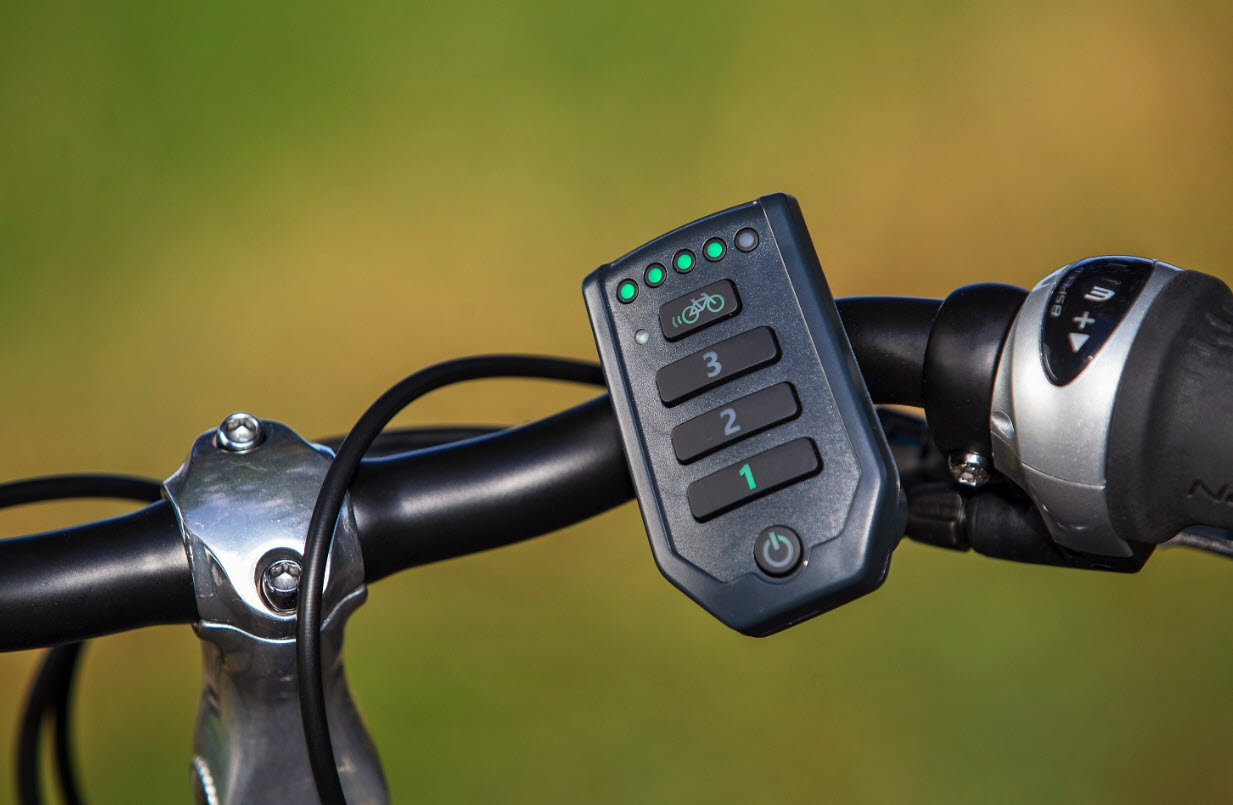

Smart Display/Bedienung Van Raam Rad

Das Smart Display vom Silent Elektrosystem ist mit einer Reihe von Tasten ausgestattet. An/Aus Knopf: Durch drücken dieses Knopfes können Sie das System an-/ausschalten. Sie werden sehen, dass das System automatisch in Stufe 1 startet. Das System kann abgeschaltet werden, indem Sie ca. 2 Sekunden den an/aus Knopf gedrückt halten.

  • An/Aus Knopf;
  • 1:Unterstützungsstufe 1 (Eco);
  • 2:Unterstützungsstufe 2 (Komfort);
  • 3: Unterstützungsstufe 3 (Sport);
  • Fahrradsymbol: Starthilfe;

Das Silent Elektrosystem verwendet verschiedenen Unterstützungsstufen, 1,2 und 3. Stufe 1 wird verwendet, wenn Sie eine lange Reichweite und wenig Unterstützung wünschen. In Stufe 2 ist die Reichweite geringer als in Stufe 1. Stufe 3 wird normalerweise im Bergland oder als Sportmodus verwendet. Diese Stufe unterstützt sehr viel, sodass Sie schnell auf Geschwindigkeit kommen und/oder einen Hügel besser hochfahren können. Die Reichweite der Stufe 3 ist geringer als in den anderen.

Starthilfe

Das Silent Elektrosystem ist mit einer Starthilfe ausgerüstet. Wenn die Starthilfe aktiviert wird, erhalten Sie eine Unterstützung vom System, ohne dass Sie mit trampeln müssen. Bei Fahrrädern ab 2014 hat der Starthilfeknopf eine zusätzliche "Boost" Funktion, um während des Fahrens extra zu unterstützen. Sie erhalten dann die maximale Unterstützung.

Sehen Sie sich folgendem Video an, wie Sie das Display der Van Raam Tretunterstützung einfach, auch während des Fahrradfahrens, bedienen können. Wie Sie die Stärke der Unterstützung wählen und sowie Sie die einzigartigen Eigenschaften wie das Rückwärtsfahren und die Starthilfe nutzen können


Accu-Anzeige

Der Zustand des Akkus wird durch die farbige LED-Anzeige dargestellt. Die Anzeige besteht aus fünf grünen LEDs, wobei die erste LED auch rot leuchten kann. Die Akkuanzeige zeigt wie voll der Akku ist. Je mehr LEDs leuchten, desto voller ist der Akku. Wenn die erste LED anfängt rot zu blinken, ist der Akku fast leer und der Motor unterstützt nicht mehr. Das schaltbare Licht funktioniert aber weiterhin.

Weitere Funktionen

Das System ist mit einer zentral geschalteten Beleuchtung ausgestattet. Die Beleuchtung kann durch den an/aus Knopf geschaltet werden. Auch das Smart Display hat eine automatische Dimm-Funktion, die LEDs leuchten dann weniger hell.

Die Silent-Akkus

Bis Mitte 2012 verwendete Van Raam Nickel-Metallhydrid Akkus. Ab 2012 verwendet Van Raam Lithium-Ionen Akkus. Die Dreirädern besitzen alle einen Cube Lithium-Ionen Akku. Die Tandems, das Balance und die Rollstuhlfahrräder haben einen Slim Lithium-Ionen Akku. Die extrem hochwertigen Akkus werden in Deutschland hergestellt und weisen eine Vielzahl an Ladezyklen auf. Die Lithium-Ionen Akkus haben 2 Jahre Garantie bei maximal 500 Ladezyklen. Die Akkus haben eine sehr hohe Kapazität und auf einigen Fahrrädern ist es möglich 2 Akkus zu installieren, welche zusammen eine Kapazität von 1784Wh erreichen.

Die Akkus von VanRaam versetzen sich in den Schlafmodus, wenn diese eine Zeit lang nicht benutzt werden. Hierdurch wird der Akku geschützt und verbraucht keinen Strom. Somit wird eine längere Lebenszeit des Akkus ermöglicht. Die Akkus sind mit einer LED-Anzeige ausgestattet, sie befindet sich direkt über dem Handgriff. Die Anzeige besteht aus fünf grünen LEDs. Wenn Sie den Knopf ein Mal drücken, wird angezeigt wie voll der Akku ist. Durch einmaliges drücken kann der Akku ebenfalls aus dem Schlafmodus geholt werden. Wenn Sie schnell zwei Mal hintereinander den Knopf drücken, blinken die äußersten zwei LEDs auf und der Akku wird in den Schlafmodus versetzt.

Reichweite

Die Reichweite der Akkus ist von vielen Faktoren abhängig. Daher kann Van Raam nur eine Schätzung der Reichweite angeben. Die wichtigsten Faktoren sind die Kapazität und das Modell des Fahrrades. Darüber hinaus beeinflussen Gesamtgewicht, inklusive Fahrer/in, die Kraft die Sie selbst auf die Pedalen übertragen, die Unterstützungsstufe die Sie wählen, der Zustand der Reifen, die Fahrbahnbeschaffenheit und die Wetterfaktoren die Reichweite.

VanRaam Motoren

Für das Silent Elektrosystem gibt es drei verschiedene Motoren, den Silent VR1F, Silent HT VR2F und den Silent HT VR2R. Die Motoren liefern eine durchschnittliche Leistung von 250 Watt. Der Silent HT VR2F und der Silent HT VR2R sind stärkere Motoren. Die beiden Motoren sind speziell für schwerere 2-Personenfahrräder, um den Fahrer zu entlasten oder um auch in einer bergigen Gegend fahren zu können. Die Motoren sind wartungsfreie, bürstenlose Direktantriebe. Außerdem sind sie sehr leise und haben einen geringen Stromverbrauch

Der Gashebel

Das Silent Elektrosystem kann mit einem Gashebel ausgestattet werden. Jedes Fahrrad von Van Raam, das ein Silent System besitzt, kann mit einem Handgashebel oder einem Daumengashebel ausgestattet werden. Mit einem Gashebel kann das Fahrrad fahren, ohne das mit getrampelt werden muss (maximum 5 km/h). Wenn Sie während des Radfahrens den Gashebel bedienen, erhalten Sie die maximalste Unterstützung der eingestellten Unterstützungsstufe. Der Daumengashebel hat ebenfalls einen Knopf, um rückwärtsfahren zu können. Sobald Sie das Fahrrad in den Rückwärtsgang schalten, leuchten alle Unterstützungsstufen auf dem Display auf. Wenn Sie dann den Gashebel bedienen, fährt das Fahrrad mit ca. 5 km/h rückwärts.

Einstellung Silent Elektrosystem

Das Silent Elektrosystem ist vielseitig einstellbar. Es kann kundenspezifisch eingestellt werden. Das System kann durch Kraft gesteuert werden. Je mehr Kraft auf die Pedalen gesetzt wird, umso stärker die Unterstützung.
Das Verhältnis zwischen der Kraft die aufgebracht wird und die daraus folgende Unterstützung kann eingestellt werden. Das System kann auch nur durch Bewegung gesteuert werden. Dann müssen Sie als Endverbraucher nur noch die Pedalen bewegen, um Unterstützung zu bekommen. Dies wird Pedelec genannt. Oft wird das Fahrrad aus einer Kombination aus Kraft und Pedelec gesteuert. Die Einstellung des Silent Elektrosystems wird allein durch Van Raam und den Händlern vorgenommen. Es ist auch möglich das Programm des Fahrrades mit der Van Raam App zu verändern.
Dies ist nur mit Fahrrädern ab Mai 2016 möglich. Ältere Fahrräder von Van Raam können umgebaut werden, sodass diese sich auch mit der Van Raam App verbinden können.

Gewichtszunahme des Fahrrades durch Tretunterstützung

Das Gewicht Ihres Fahrrades wird durch die Tretunterstützung zunehmen. Durch die Montage des Motors, Akkus und anderen Bauteilen variiert das Zusatzgewicht zwischen 9 - 15kg

Anleitung Van Raam Rad

Lesen Sie die Gebrauchsanweisungen der elektrischen Tretunterstützung in dem zugehörigem Handbuch des Fahrrades. Diese sind auf der Van Raam Webseite unter dem Reiter Preis/Dokumentation zu finden. Bei Fragen über Wartung und Reichweite, finden Sie unter FAQ die meist gestellten Fragen

Garantie

Achten Sie darauf, dass Sie ein originales, ab Werk montiertes Van Raam Tretunterstützungssystem besitzen. Die Tretunterstützung erkennen Sie an den Van Raam Logos auf dem Akku und dem Display. Ebenfalls typisch für Van Raam ist die spezielle Eigenschaft mit Unterstützung rückwärtsfahren zu können.

Warnung: Wenn Änderungen oder Anpassungen an einem Fahrrad von Parteien gemacht werden, die nicht zu Van Raam gehören oder es treten selbst verursachte Störungen und Probleme auf, dann ist Van Raam nicht verpflichtet Garantie zu gewähren. Außerdem erlischt die originale CE-Kennzeichnung, wenn Veränderungen durch Dritte an dem Fahrrad vorgenommen werden. Die fehlende CE-Erklärung kann bei Schäden zu Problemen mit der Versicherung , bezüglich der Haftung führen.

Die Van Raam App

Seit Juni 2016 ist die Van Raam App für Android und IOS erhältlich. Für mehr Informationen siehe:

https://www.vanraam.com/de-de/beratung-inspiration/app


Video Anleitung zur Nutzung des Van Raam Display
